ما الفرق بين الأسطوانات الهيدروليكية أحادية الفعل وثنائية الفعل؟

أنت تختار الأسطوانات الهيدروليكية بناءً على متطلبات ميكانيكية محددة. أ. أسطوانة هيدروليكية أحادية الفعل يدفع هذا التصميم السائل عبر منفذ واحد لحركة أحادية الاتجاه. ويعتمد على النوابض الداخلية أو الجاذبية أو الأحمال الخارجية لسحب المكبس. في المقابل، يستخدم الأسطوانة ثنائية الفعل منفذين منفصلين. ويتم تطبيق ضغط السائل عبر كلا المنفذين لتحقيق التمدد والانكماش الآليين.

يساعدك فهم هذه الآليات الأساسية في مجال الهيدروليكا على تحقيق التوازن بين كفاءة تكلفة النظام وتعقيد التشغيل. يقلل استخدام أسطوانة أحادية الفعل من متطلبات الصمامات ويخفض تكاليف الشراء الأولية. مع ذلك، توفر الوحدات ثنائية الفعل تحكمًا دقيقًا في الاتجاه للتطبيقات الثقيلة. وتحدد زاوية التركيب وقدرة التحميل الهيدروليكي الخيار الأمثل لآلتك.

أهم النقاط

• تستخدم الأسطوانات أحادية الفعل ضغط السوائل للحركة في اتجاه واحد وتعتمد على الجاذبية أو النوابض للعودة.

• تستخدم الأسطوانات مزدوجة الفعل ضغط السوائل لكل من التمديد والانكماش لتمنحك تحكمًا دقيقًا.

• تكلفة الأسطوانات أحادية الفعل أقل في البداية لأنها تتطلب عددًا أقل من الخراطيم وصمامات أبسط.

• تعمل الأسطوانات مزدوجة الفعل على تشغيل الآلات الصناعية الثقيلة التي تتطلب قوى دفع وسحب قوية.

• تحدد زاوية التركيب ووزن الحمولة أفضل أسطوانة هيدروليكية لمعداتك.

ميكانيكا الأسطوانات الهيدروليكية

كيف تعمل الأسطوانة أحادية الفعل

تُحدد ديناميكيات الموائع كيفية توليد الأسطوانات أحادية الفعل للحركة الميكانيكية. يدخل الزيت الهيدروليكي إلى غلاف الأسطوانة عبر منفذ واحد، حيث يضغط هذا الزيت على أحد جانبي المكبس الداخلي. ويؤدي فرق الضغط الناتج إلى دفع ذراع المكبس للخارج أثناء شوط التمدد. وبذلك، يُمكنك تحريك الأحمال الثقيلة بسلاسة من خلال التحكم في حجم الزيت الداخل.

يتطلب التراجع قوة خارجية لأن التصميم أحادي الفعل يفتقر إلى الطاقة الهيدروليكية اللازمة لشوط العودة. عند فتح خط العودة، يتسرب السائل عائدًا إلى خزان التجميع. يدفع حمل خارجي قضيب المكبس إلى موضعه الأصلي. تستخدم الآلات الرأسية الجاذبية لسحب المكونات الثقيلة إلى أسفل. أما التطبيقات الأفقية فتعتمد على نوابض العودة. يضغط شوط التمدد نابضًا داخليًا، وتؤدي هذه الطاقة الميكانيكية المخزنة إلى التراجع الكامل عند توقف تدفق السائل. يعمل الأسطوانة أحادية الفعل بكفاءة في أنظمة الرفع البسيطة.

كيف تعمل الأسطوانة مزدوجة الفعل

يُمكن تحقيق حركة ميكانيكية مدفوعة في كلا الاتجاهين باستخدام أسطوانة مزدوجة الفعل. يدخل الزيت المضغوط من منفذ، بينما يخرج السائل من المنفذ المقابل. يؤدي تطبيق ضغط السائل على جانبي المكبس إلى توليد فرق ضغط قوي يسمح بالتمدد والانكماش المدفوعين. وبذلك، يُمكن التحكم في قوى الدفع والسحب ثنائية الاتجاه دون الاعتماد على الجاذبية أو النوابض الداخلية.

تتحكم صمامات التحكم الاتجاهي في مسارات السوائل لتشغيل الأسطوانات ثنائية الفعل في الأنظمة الهيدروليكية الصناعية. ويتولى صمام التحكم الاتجاهي القياسي رباعي الاتجاهات توزيع السوائل.

• تتميز الصمامات رباعية الاتجاهات بمنفذين للتشغيل، ومنفذ ضغط واحد، ومنفذ خزان واحد.

• يؤدي توجيه الضغط إلى جانب واحد إلى إجبار الجانب الآخر على تصريف السائل إلى الخزان.

• يؤدي عكس مسارات التدفق الداخلية هذه إلى تبديل الضغط الهيدروليكي بين المنفذين لعكس اتجاه الأسطوانة.

توفر هذه الأنظمة ثنائية الفعل قوة هيدروليكية مستمرة خلال شوطي التشغيل. وبذلك، تحافظ على سرعة دقيقة وتحكم كامل في الأحمال الثقيلة على الآلات المعقدة. يفضل مشغلو هذه الأنظمة هذا المحرك ثنائي الاتجاه للمهام الشاقة.

دراسة معمقة للأسطوانات أحادية الفعل

مزايا وبساطة المنفذ الواحد

يمكنك تبسيط أنظمة الطاقة الهيدروليكية بشكل كبير باختيار الأسطوانات أحادية الفعل. لا تتطلب الأسطوانة الهيدروليكية أحادية الفعل سوى منفذ واحد للسائل، وخرطوم واحد، وصمام تحكم أساسي واحد. يُغني هذا التصميم المدمج أحادي المنفذ عن الحاجة إلى خطوط أنابيب إضافية في آلاتك. كما يُقلل من متطلبات الصمامات ويخفض تكاليف التركيب أثناء تجميع المعدات. وينخفض ​​استهلاك السائل إلى النصف مقارنةً بوحدة ثنائية الاتجاه مماثلة. كما يُقلل انخفاض استهلاك السائل في الأسطوانات أحادية الفعل من تكاليف التشغيل على مدار دورات الإنتاج الطويلة.

تزداد موثوقية النظام عند تقليل التعقيد الميكانيكي الإجمالي. يحتوي الأسطوانة أحادية الفعل على مكونات أقل من الأجهزة ثنائية الاتجاه المعقدة. ويؤدي قلة المكونات الداخلية إلى تقليل التآكل الإجمالي وتقليل احتمالية الأعطال الميكانيكية. كما يمكنك إجراء الصيانة الدورية بشكل أسرع لأن الفنيين لا يحتاجون إلى الوصول إلى الكثير من الأجزاء المتحركة. هذه البساطة الميكانيكية تقلل من نفقات الصيانة، وتبسط عمليات الإصلاح، وتمنع التوقفات غير المتوقعة في جميع أنحاء منشأتك. وبذلك تحافظ على الإنتاجية المثلى مع إنفاق أقل على قطع الغيار.

التطبيقات والقيود النموذجية

يختار مشغلو الآلات الصناعية الأسطوانات أحادية الفعل لتوفير قوة دفع مباشرة أحادية الاتجاه. يوفر نظام الأسطوانات أحادية الفعل حركة ميكانيكية فعالة في مختلف المهام الخفيفة والثقيلة. تشمل التطبيقات التجارية الشائعة ما يلي:

• مركبات البناء، بما في ذلك شاحنات القلاب، ومقطورات المركبات، وشاحنات القمامة.

• المعدات الزراعية، مثل الجرارات وآلات الحصاد والرافعات الانزلاقية.

• رافعات ورش الخدمة، بما في ذلك رافعات صالات العرض للدراجات النارية والمركبات الرباعية الدفع ومعدات تنسيق الحدائق.

على الرغم من هذه المزايا الواضحة، فإن الأسطوانات أحادية الفعل لها قيود تشغيلية محددة. لا تستطيع الأسطوانة أحادية الفعل البسيطة توفير ضغط هيدروليكي مُزوّد ​​بالطاقة أثناء مرحلة سحب المكبس. يجب على مشغلي النظام الاعتماد على الجاذبية أو الأحمال الخارجية أو نوابض الإرجاع الداخلية لسحب قضيب المكبس. تسمح زوايا التركيب الرأسية للجاذبية بسحب الأحمال الثقيلة إلى الأسفل، لكن المعدات الأفقية تتطلب قوة نابض مستمرة. هذا النقص في الإرجاع المُزوّد ​​بالطاقة يقلل من دقة التحكم في الحركة أثناء عمليات السحب الثقيلة. لذلك، يجب عليك تقييم وزن الحمل وزوايا التركيب بعناية قبل اختيار نموذج هيدروليكي أحادي الفعل بدلاً من أسطوانة ثنائية الفعل.

دراسة معمقة للأسطوانات مزدوجة الفعل

قوة ودقة ثنائية الاتجاه

عند تشغيل الأسطوانات ثنائية الفعل، تحصل على تحكم ميكانيكي كامل خلال شوطي التمدد والانكماش. يدخل السائل المضغوط إلى منافذ متناوبة لدفع قضيب المكبس الداخلي للأمام والخلف بثبات. هذا التصميم ثنائي الاتجاه ثنائي الفعل يُلغي الاعتماد على قوى خارجية غير متوقعة كالجاذبية أو نوابض الإرجاع الميكانيكية. يمكنك ضبط سرعات التشغيل، وحركة المكبس، وقوة الخرج بدقة متناهية في كل مرحلة من مراحل الشوط.

تتطلب ديناميكيات الموائع توزيعًا متوازنًا للضغط لتحقيق حركة سلسة للآلة أثناء مهام التشغيل اليومية. ومن خلال التحكم في تدفق السوائل عبر منفذين منفصلين، يمكنك التخلص من الحركة غير المنتظمة أثناء مهام إعادة التموضع الثقيلة.

كما أن التحكم الدقيق في ضغط السائل يسمح بحركات دقيقة، مما يجعل الأسطوانات الهيدروليكية مزدوجة الفعل مثالية للمهام التي تتطلب دقة عالية وقوة كبيرة.

توفر الأسطوانة الهيدروليكية مزدوجة الفعل أداءً موثوقًا به لعمليات الإنتاج الحرجة التي تتطلب تحديد المواقع بدقة.

المتطلبات التشغيلية والتطبيقات المكثفة

تتطلب الآلات الصناعية الثقيلة طاقة هيدروليكية مستمرة للتعامل مع الأحمال التشغيلية الضخمة بأمان. يستخدم الأسطوانة ثنائية الفعل خطيْن لتشغيل السوائل ونظام صمام تحكم رباعي الاتجاهات متخصص. يتطلب ذلك تعقيدًا ميكانيكيًا أكبر للحصول على قوة فائقة في دورات الدفع والسحب الرأسية. تحافظ الأسطوانة ثنائية الفعل على ثبات اتجاهي كامل خلال جميع مراحل الرفع الثقيل دون فقدان ضغط النظام.

تتطلب المنشآت الصناعية قوة ثنائية الاتجاه، لذا يقوم المهندسون بدمج الأسطوانات ثنائية الفعل في المعدات الثقيلة. ويستخدم مشغلو الآلات الأسطوانات ثنائية الفعل في البيئات الصناعية الصعبة.

• معدات البناء ومكبات النفايات على الطرق الوعرة

• تجهيزات تصنيع مكثفة، ومصاعد، وسيور ناقلة

• منصات حفر النفط والغاز وعمليات النفط والغاز

• شاحنات النقل، والرافعات الشوكية، والأذرع الروبوتية

يمكنك حماية مكونات الآلات باهظة الثمن باستخدام قوة مزدوجة المفعول أثناء عمليات الخفض الثقيلة. هذه أسطوانات هيدروليكية مزدوجة الفعل يمنع هذا النظام انخفاض الأحمال المفاجئ في مواقع العمل النشطة بفضل أدائه القوي مزدوج المفعول. ويتجنب مشغلو المعدات الإجهاد الميكانيكي الشديد عن طريق دفع السائل مباشرة إلى منفذ نهاية القضيب أثناء أشواط العودة.

مصفوفة مقارنة جنبًا إلى جنب

اختلافات القوة والسيطرة والتكلفة

يتم اختيار المعدات من خلال التقييم الدقيق للمعايير الميكانيكية الأساسية جنبًا إلى جنب. يعتمد تصميم النظام بشكل كبير على عدد المنافذ، واختيار الصمامات، وتوجيه السوائل الهيدروليكية. يجب مطابقة قدرات الأسطوانات مع متطلبات التطبيق المحددة لتحقيق أقصى كفاءة ميكانيكية. يوضح جدول المقارنة أدناه الاختلافات التشغيلية الرئيسية بين التصميمين الهندسيين الأساسيين:

تؤثر درجة تعقيد الصمامات بشكل مباشر على دقة الحركة في مختلف التطبيقات الصناعية. تعمل صمامات الإبرة البسيطة على تقييد تدفق السوائل الهيدروليكية بكفاءة عند سرعات التشغيل المنخفضة، لكنها لا توفر دقة عالية في تحديد المواقع. في المقابل، توفر صمامات التحكم الاتجاهي المعقدة دقة عالية في السرعة والموقع وتعويض الحمل. ترسل صمامات التحكم الاتجاهي التناسبية المتقدمة بيانات إلكترونية لضبط حركة السوائل بسلاسة أثناء دورات التشغيل. يقتصر اختيار أسطوانة أحادية الفعل على صمامات 3/2 الأساسية، مما يوفر سهولة في التشغيل، لكنه يقلل من دقة تحديد المواقع. يتطلب اختيار أسطوانة ثنائية الفعل استخدام صمامات 4/2 أو 5/2، مما يوفر تحكمًا دقيقًا في الأحمال أثناء عمليات التشغيل المعقدة.

يؤثر اختيارك على إجمالي الاستثمار الرأسمالي وميزانيات التشغيل المستمرة طوال دورة حياة المعدات. تقلل الخيارات أحادية الفعل من تكاليف الشراء الأولية لأنها تتطلب عددًا أقل من خراطيم الإمداد والوصلات وصمامات التحكم الاتجاهي الأبسط. مع ذلك، تتطلب الخيارات ثنائية الفعل استثمارًا أوليًا أعلى نظرًا لوجود خطي سوائل وأجهزة تحكم متطورة. يجب عليك موازنة تكاليف الشراء الأولية هذه مع متطلبات الإنتاج التشغيلي طويلة الأجل وأهداف سرعة الشوط.

تصنيع عالي الجودة من شركة كايكسين للميكانيكا الكهربائية

تضمن تشغيل الآلات بكفاءة عالية من خلال الحصول على معدات متينة مصنعة وفقًا لأعلى معايير الإنتاج العالمية. يقوم المصنعون المتميزون بتصميم أجهزة متينة لمنع تسرب السوائل الداخلي، والتآكل الميكانيكي المبكر، والإجهاد الهيكلي، وتوقف العمل المكلف في حالات الطوارئ.

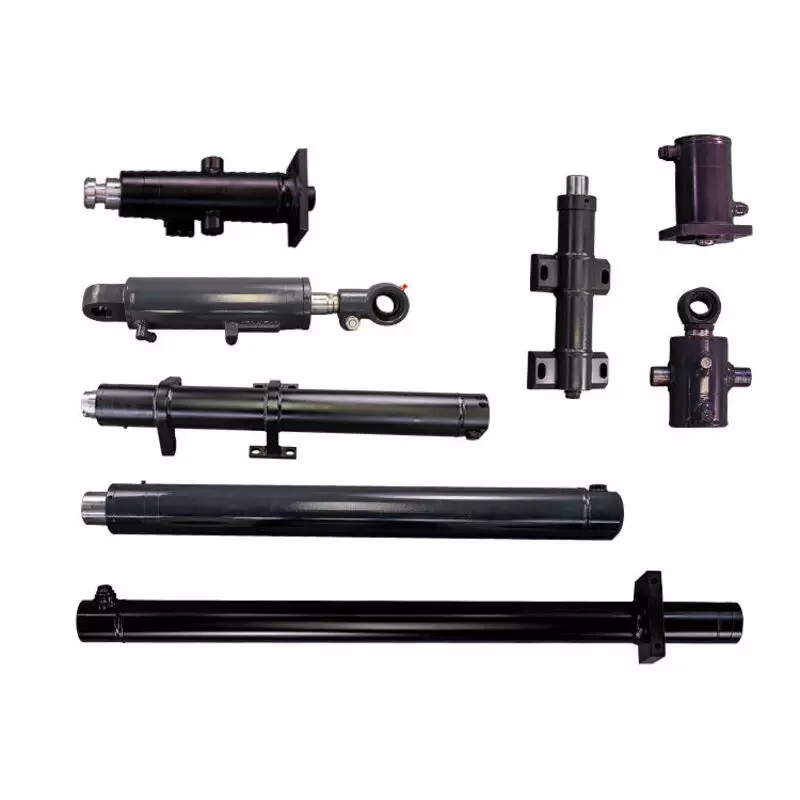

أسطوانات هيدروليكية مزدوجة من الفولاذ الكربوني مطلية بالكروم الصلب، مصممة خصيصًا من قبل علامة KaiXin التجارية، حاصلة على شهادة ISO9001:2015، مع ضمان لمدة عام واحد، تعكس إدارة الجودة الصارمة المسجلة بموجب معايير الجودة ISO 9001.

كايكسين الكهروميكانيكية تُصنّع الشركة أسطوانات هيدروليكية عالية الدقة لتلبية متطلبات البيئات الصناعية الصعبة في مختلف القطاعات. وتُطبّق فرق الإنتاج ذات الخبرة ضوابط صارمة لإدارة الجودة لحماية أداء النظام وإطالة عمر المكونات. وبذلك، تحافظ على إنتاجية تشغيلية عالية لأن كل مكون مُصنّع يفي بمعايير متانة صارمة.

يقوم فريق الهندسة في المصنع بالتحقق من موثوقية المنتج من خلال إجراءات تحقق صارمة على كل دفعة قبل الشحن النهائي:

• معايير إدارة الجودة ISO 9001

• اختبار هيدروستاتيكي بنسبة 100% تحت ضغط هيدروليكي كامل

• اختبار التسرب والتحقق من سلامة الأختام على منصات اختبار متخصصة

• التحقق الديناميكي من مانع التسرب أثناء حركات الأحمال العالية

يعتمد مشغلو الأنظمة على دقة التصنيع للحفاظ على قوة هيدروليكية ثابتة تحت الأحمال الميكانيكية الثقيلة. تتميز الهياكل المصنوعة من الفولاذ الكربوني عالي الجودة والطلاء بالكروم الصلب بمقاومتها العالية للتآكل الخارجي في البيئات القاسية. تمنع مجموعات منع التسرب عالية الجودة فقدان الضغط الداخلي خلال فترات الإنتاج الطويلة. ستحصل على متانة استثنائية عند استخدام الأسطوانات أحادية الفعل أو ثنائية الفعل في مهام ميدانية شاقة. تقدم شركة كايشين للإلكتروميكانيكال مكونات مجربة وموثوقة تزيد من وقت تشغيل المعدات في جميع أنحاء منشأتك.

اختيار أفضل أسطوانة هيدروليكية

تقييم الحمل والسرعة وزاوية التركيب

تُحدد سعة التحميل وسرعة التشغيل معايير الأجهزة في الأنظمة الهيدروليكية. تتطلب متطلبات التحميل التي تتجاوز 1000 رطل من القوة استخدام الأسطوانات الهيدروليكية بدلاً من الخيارات الهوائية. يتم حساب القوة الساكنة بضرب مساحة المكبس في ضغط التشغيل. أما بالنسبة للقوة الديناميكية، فإن زيادة قطر الأسطوانة بنسبة 20-30% تُعوض مقاومة الحركة. يُحسّن التصميم المُخصّص توليد القوة بنسبة تصل إلى 30%. كما أن إدارة معدلات التدفق المتوسطة التي تتراوح بين 1 و90 جالونًا في الدقيقة تمنع التآكل الشديد للمكونات مع الحفاظ على سرعة ثابتة. ويُقلل الاستثمار في مكونات هيدروليكية عالية الجودة من وقت التوقف عن العمل بنسبة تصل إلى 25%.

يؤثر اتجاه التركيب بشكل مباشر على السلامة الهيكلية وآلية عودة الشوط. ويُشكّل التركيب الأفقي تحديات فيزيائية للوحدات أحادية الفعل أثناء ركوب الدراجات اليومي.

يبقى المكبس تحت ضغط مستمر أثناء التشغيل، ويجب أن يتمتع بصلابة عالية. نظرًا لوزنه الثقيل، قد يؤدي تركيبه أفقيًا إلى ترهله، مما يتسبب في تآكل غير متساوٍ للأختام والموجهات. يُنصح باستخدامه رأسيًا.

اختيار الأسطوانات أحادية الفعل مقابل الأسطوانات ثنائية الفعل

يتبع مهندسو الأنظمة إطار عمل مشتريات خطوة بخطوة لتحديد كيفية اختيار الأسطوانة المناسبة للمهام التشغيلية:

1. حدد عزم دوران الصمام من خلال الحصول على المنحنيات، مع ضمان أن يوفر المشغل 1.2-1.5 ضعف عزم الدوران المطلوب.

2. اختر تكوين الأسطوانة من خلال تقييم الأسطوانات أحادية الفعل مقابل الأسطوانات ثنائية الفعل لتلبية احتياجاتك الاتجاهية.

3. احسب القوة الإجمالية مع إضافة هامش أمان بنسبة 25% للاحتكاك غير المتوقع أو انخفاض الضغط.

تُحدد حدود الميزانية وتوفر الصمامات التصميم النهائي للنظام. يستخدم الأسطوانة أحادية الفعل صمامًا ثلاثي الاتجاهات، بتكلفة أقل بنسبة 30-50% من المعدات ثنائية المنافذ. يوفر استخدام الأسطوانات أحادية الفعل رأس المال عند التعامل مع السحب بواسطة الجاذبية أو الأحمال الخارجية. في المقابل، يتطلب اختيار الأسطوانات ثنائية الفعل صمامًا رباعي الاتجاهات لتناوب مسارات السوائل. يُنصح باستخدام أسطوانة ثنائية الفعل عندما يتطلب التطبيق قوى سحب مُعززة. توفر الوحدات ثنائية الفعل عالية الأداء تحكمًا كاملًا في الاتجاه، بينما تضمن المعدات ثنائية الفعل المتينة عمرًا تشغيليًا طويلًا.

يمكنك اختيار أسطوانة هيدروليكية أحادية الفعل لعمليات بسيطة وفعالة من حيث التكلفة تعمل في اتجاه واحد. تعتمد هذه الأسطوانات أحادية الفعل على الجاذبية أو النوابض لعودة الحركة. في المقابل، توفر الأسطوانات ثنائية الفعل قوة دقيقة ثنائية الاتجاه باستخدام ضغط السائل عبر منفذين. يقلل التصميم أحادي الفعل من تكاليف المعدات الأولية. مع ذلك، فإن الأنظمة ثنائية الفعل مناسبة للمهام الشاقة التي تتطلب سحبًا آليًا.

يمكنك تحسين أداء معداتك باستخدام أسطوانات هيدروليكية عالية الجودة من شركة كايشين للإلكتروميكانيكال. تمتلك كايشين 24 براءة اختراع لنماذج المنفعة وبراءتي اختراع، وتخدم عملاءها في أكثر من 10 دول. وتستحوذ عمليات التصنيع المتقدمة لديها على أكثر من 4% من حصة السوق العالمية. تواصل مع خبراء الهيدروليكا في كايشين للإلكتروميكانيكال اليوم للحصول على حلول أسطوانات مصممة خصيصًا لتلبية احتياجاتك.

التعليمات

هل يمكنك استخدام أسطوانة أحادية الفعل أفقياً؟

يمكنك تركيب أسطوانة أحادية الفعل أفقيًا، لكن الجاذبية لن تعيد ذراع المكبس إلى مكانه. لذا، يجب الاعتماد على نوابض الإرجاع الداخلية أو الأحمال الميكانيكية الخارجية. كما أن التركيب الأفقي قد يتسبب في ترهل الذراع وتسريع تآكل مانع التسرب مع مرور الوقت.

لماذا تفضل الآلات الصناعية الثقيلة الأسطوانات مزدوجة الفعل؟

يختار مشغلو الآلات الثقيلة أسطوانات مزدوجة الفعل للحصول على قوى دفع وسحب هيدروليكية فعّالة. يتيح ذلك تحكمًا دقيقًا خلال شوطي التمديد والانكماش. ويمنع هذا الضغط ثنائي الاتجاه سقوط الأحمال بشكل خطير وغير متحكم فيه أثناء عمليات الخفض الثقيلة.

أي نوع من الصمامات يشغل أسطوانة مزدوجة الفعل؟

يمكنك التحكم في أسطوانة مزدوجة الفعل باستخدام صمام تحكم اتجاهي رباعي الاتجاهات، مثل صمام 4/2 أو 5/2. يقوم هذا الصمام بتبديل ضغط السائل بين منفذي تشغيل لتمديد وسحب قضيب المكبس بكفاءة.

كيف توفر الأنظمة أحادية الفعل تكاليف المعدات الأولية؟

تُقلل هذه الطريقة من تكاليف الشراء لأن نظام التشغيل الأحادي يستخدم خط سائل واحد وصمام ثلاثي الاتجاهات بسيط. هذا التصميم البسيط يقلل من حجم السائل المطلوب في الأنظمة الهيدروليكية الصناعية ويخفض إجمالي تكاليف الصمامات بنسبة تتراوح بين 30 و50 بالمائة.
