ما هو أسطوانة الرفع وكيف تعمل؟

تستخدم أسطوانة الرفع الطاقة الهيدروليكية لتحريك الأشياء الثقيلة لأعلى ولأسفل. يمكنك رؤية أسطوانات الرفع في أماكن عديدة مثل المزارع ومواقع البناء ومصانع إعادة التدوير. تساعد هذه الأسطوانات الآلات على رفع المعدات أو دفعها أو تثبيتها. يستخدم الناس أنظمة الرفع الهيدروليكية في المصانع والآلات الكبيرة والآلات المتحركة.

نظرة عامة على أسطوانة الرفع

ما هو أسطوانة الرفع؟

تساعد أسطوانة الرفع على تحريك الأشياء الثقيلة لأعلى أو لأسفل. هذه الأداة قوية للغاية وتُستخدم في العديد من الآلات. تعمل باستخدام الطاقة الهيدروليكية لتحريك الأشياء. تجدها في الآلات التي تحتاج إلى رفع أو دفع أو تثبيت أشياء كبيرة. الأسطوانة على شكل أنبوب معدني مزود بقضيب ينزلق للداخل والخارج. عند استخدام الرافعة الهيدروليكية، تتحرك بسلاسة وقوة عالية.

إذا نظرت إلى أسطوانة رفع هيدروليكية تلسكوبية لشاحنة قلابة وبمقارنته بالمشغلات الأخرى، ستلاحظ أنه قادر على توليد قوة أكبر بكثير. إليك جدول يوضح مقدار القوة التي يمكن أن تولدها المشغلات المختلفة:

وظيفة أسطوانة الرفع الهيدروليكية

تحوّل أسطوانة الرفع الهيدروليكية الطاقة الهيدروليكية إلى حركة خطية. نلاحظ ذلك عند رفع ذراع آلة لشيء ما أو عند رفع منصة. تستخدم الأسطوانة سائلاً مضغوطاً لدفع مكبس داخل الأنبوب، مما يؤدي إلى تحريك القضيب للخارج أو سحبه للداخل. ينتج عن ذلك حركة قوية وثابتة في كل مرة.

فيما يلي الوظائف الرئيسية لأسطوانة الرفع الهيدروليكية:

• إنها تحول الطاقة الهيدروليكية إلى حركة.

• إنها تُنتج قوة وحركة مستقيمة.

• يساعد في رفع أو تحريك الأشياء الثقيلة في العديد من الوظائف.

يمكنك الاعتماد على الرافعات الهيدروليكية للعمل بسلاسة وكفاءة عالية. عند مقارنة أنظمة الرفع المختلفة، ستجد أن الرافعات الهيدروليكية هي الأنسب لرفع الأحمال الثقيلة والعمل المتواصل. إليك جدول يقارن بين الرافعات الهيدروليكية والرافعات الميكانيكية:

يمنحك أسطوانة الرفع الهيدروليكية القوة والموثوقية التي تحتاجها للعمل الشاق.

أسطوانة الرفع: كيف تعمل

تشغيل الأسطوانة الهيدروليكية

قد تتساءل عند رؤية أسطوانة الرفع: "كيف تعمل؟" الإجابة بسيطة. تستخدم أسطوانة الرفع الهيدروليكية زيتًا مضغوطًا لتحريكها في خط مستقيم. هذه الحركة تُمكّنك من رفع الأشياء الثقيلة دون بذل جهد كبير.

إليك كيفية عمل الأسطوانة الهيدروليكية خطوة بخطوة:

1. تقوم المضخة الهيدروليكية بسحب الزيت من الخزان ودفعه إلى داخل أسطوانة المضخة.

2. يدخل الزيت إلى جانب واحد من الأسطوانة ويدفع المكبس.

3. يتحرك المكبس ويدفع قضيب المكبس للخارج.

4. يقوم قضيب المكبس بتحريك ما هو متصل به، مثل المنصة أو ذراع الآلة.

5. عندما تريد خفض الحمل، يعود الزيت إلى الخزان، ويعود المكبس إلى موضعه الأول.

نصيحة: تعتمد طريقة حركة الأسطوانة على كمية الزيت والضغط المستخدمين. وتساعد الصمامات في التحكم في مسار الزيت، مما يتيح رفع أو خفض الأشياء بسلاسة.

تُستخدم أسطوانات الرفع الهيدروليكية في العديد من أنظمة الرفع الهيدروليكية. تستخدم هذه الأنظمة مشغلات هيدروليكية لتحريك الأشياء لأعلى ولأسفل. وتتمثل وظيفتها الرئيسية في تحويل الضغط الهيدروليكي إلى طاقة مفيدة، مثل الرفع أو الدفع. ولهذا السبب تجد أسطوانات الرفع الهيدروليكية في الآلات التي تتعامل مع الأحمال الثقيلة.

أحادي المفعول مقابل ثنائي المفعول

لا تعمل جميع أسطوانات الرفع الهيدروليكية بنفس الطريقة. يوجد نوعان رئيسيان: أحادية الفعل وثنائية الفعل. كل نوع يحرك ويتحكم في الرافعة بطريقته الخاصة.

• أسطوانات تلسكوبية أحادية الفعل يحتوي هذا النوع على منفذ واحد للزيت. يدفع الزيت المكبس للخارج، فيمتد الذراع. ولإعادة الذراع إلى مكانه، تحتاج إلى آلية أخرى، مثل نابض أو قوة الجاذبية. يتميز هذا النوع بالبساطة وسهولة الاستخدام، حيث يكفي رفعه أو دفعه في اتجاه واحد فقط.

• أسطوانات رفع هيدروليكية مزدوجة الفعل يحتوي على منفذين. يمكن وضع الزيت على أي من جانبي المكبس. يتيح لك ذلك تمديد وسحب الذراع باستخدام الطاقة الهيدروليكية، مما يمنحك تحكمًا أكبر في الحركة. هذا النوع مناسب عند الحاجة إلى الرفع والخفض بعناية.

ملحوظة: تتميز الأسطوانات ثنائية الفعل بأنها أسرع وأقوى، وتستهلك طاقة أقل، وتمنحك تحكمًا أفضل. أما الأسطوانات أحادية الفعل فهي أقل تكلفة وأسهل في الصيانة، لكنها تتحرك في اتجاه واحد فقط.

اختر النوع المناسب لعملك. إذا كنت بحاجة إلى رفع وخفض أشياء ثقيلة بدقة، فإن أسطوانة الرفع الهيدروليكية ثنائية الفعل هي الأنسب. أما إذا كنت تحتاج فقط إلى الرفع أو الدفع في اتجاه واحد، فإن الأسطوانة أحادية الفعل تؤدي الغرض بكفاءة.

تستخدم الأنظمة الهيدروليكية كلا النوعين من المشغلات الهيدروليكية. وتجدها في العديد من الآلات، مثل معدات البناء ورافعات المصانع. ويساعدك كل نوع على نقل الأشياء الثقيلة بأمان وسهولة.

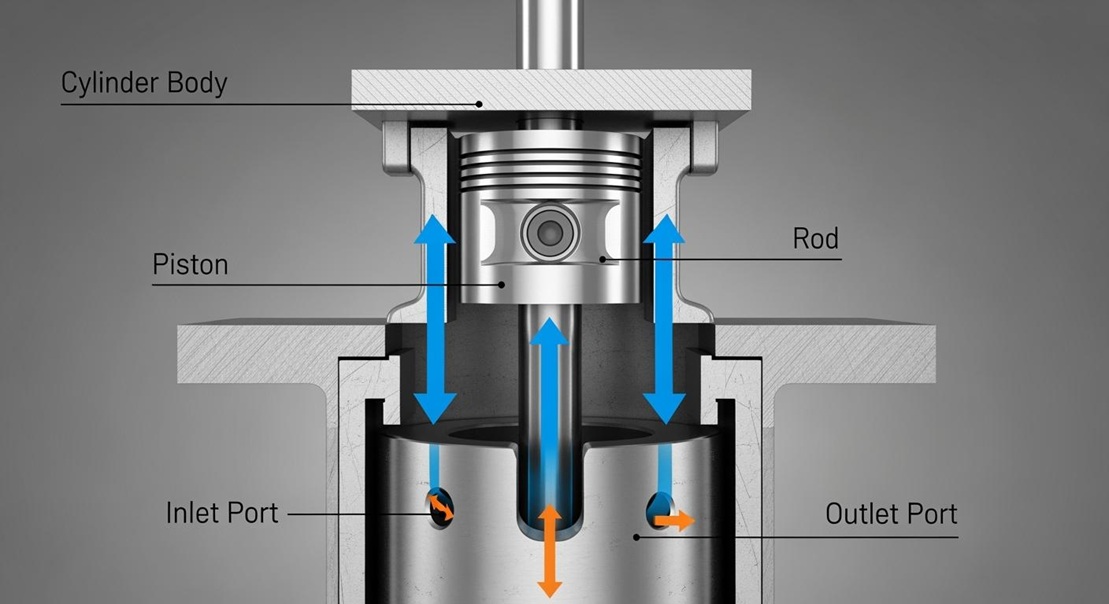

مكونات أسطوانة الرفع الهيدروليكية

أسطوانة

يمكن اعتبار أسطوانة الرافعة الهيدروليكية بمثابة جسمها الرئيسي. فهي تحافظ على الضغط وتُبقي جميع الأجزاء في مكانها أثناء التشغيل. تُصنع معظم الأسطوانات من مواد قوية كالفولاذ أو سبائك خاصة، مما يُساعدها على تحمل الضغط العالي والأحمال الثقيلة. يتميز السطح الداخلي للأسطوانة بنعومته الفائقة، مما يُسهل حركة المكبس ويُحافظ على كفاءة الرافعة الهيدروليكية. كما تُغطى بعض الأسطوانات بطبقات واقية تمنع الصدأ والتآكل، مما يُطيل عمر النظام الهيدروليكي.

نصيحة: إذا كنت ترغب في أن يدوم الرافعة الهيدروليكية لسنوات عديدة، فتحقق من وجود أي تلف في الأسطوانة وحافظ على نظافتها.

المكبس وذراع التوصيل

يعمل المكبس والذراع معًا لتحريك الأشياء في الرافعة الهيدروليكية. يقع المكبس داخل الأسطوانة ويقسمها إلى جزأين. عند دخول السائل الهيدروليكي، يدفع المكبس، مما يؤدي إلى تحريك الذراع للخارج أو للداخل. يربط الذراع المشغل الهيدروليكي بجزء الآلة المراد رفعه أو دفعه. كلما زاد حجم الذراع، قلت قوة السحب، بينما زاد حجم الذراع. يؤثر حجم الذراع وطول شوطه على قدرة الرافعة الهيدروليكية على تحمل الأوزان. لذا، عليك اختيار الحجم المناسب لتطبيقك.

• يستمد المكبس القوة من السائل الهيدروليكي.

• يتحرك القضيب عبر رأس الأسطوانة ويتصل بالآلة.

• يؤثر طول الشوط وحجم القضيب على مقدار الوزن الذي يمكنك رفعه.

الأختام والمنافذ

تحافظ الأختام والمنافذ على أسطوانة رفع هيدروليكية تلسكوبية سعة 40 طنًا تعمل دون تسريب. تمنع موانع التسرب تسرب الزيت وتمنع دخول الأوساخ. توجد أنواع مختلفة من موانع التسرب في الأسطوانة الهيدروليكية:

1. أختام المكابس منع تسرب الزيت بين المكبس والأسطوانة.

2. مانعات تسرب القضبان منع تسرب الزيت من مكان خروج القضيب.

3. أختام ماسحات الزجاج الأمامي نظف القضيب أثناء تحركه، مع الحرص على منع دخول الأوساخ.

4. حلقات مانعة للتسرب من نوع O قم بصنع وصلات محكمة بين الأجزاء التي لا تتحرك.

المنافذ هي الفتحات التي يدخل منها سائل الهيدروليك ويخرج من الأسطوانة. تساعد الموانع والمنافذ الجيدة على تشغيل أنظمة الرفع الهيدروليكية بسلاسة وأمان. إذا حافظت على هذه الأجزاء في حالة جيدة، فستدوم مشغلاتك الهيدروليكية لفترة أطول وستتحمل الأحمال الثقيلة دون مشاكل.

أنواع وتطبيقات الأسطوانات الهيدروليكية

أنواع الأسطوانات الهيدروليكية الشائعة

تتوفر أنواع مختلفة من الأسطوانات الهيدروليكية للعديد من الآلات. كل نوع مصمم لغرض محدد. إليك بعض الأنواع الشائعة التي قد تجدها:

• تتميز الأسطوانات الملحومة بصغر حجمها وإمكانية تركيبها في المساحات الضيقة. كما أنها قادرة على تحمل الضغط العالي دون أن تنكسر.

• تتميز أسطوانات قضبان الربط بالقوة وقدرتها على تحمل الأحمال الثقيلة. وغالبًا ما تراها في آلات المصانع الكبيرة.

• تُعدّ الأسطوانات التلسكوبية مناسبة للأشواط الطويلة في المساحات الضيقة. وهي تعمل بكفاءة في شاحنات التفريغ وبعض المصاعد.

يجب عليك أيضًا معرفة الفرق بين الأسطوانات أحادية الفعل وثنائية الفعل. تتحرك الأسطوانات أحادية الفعل في اتجاه واحد فقط، وتعتمد على الجاذبية أو النوابض للعودة إلى وضعها الأصلي. تجدها في الرافعات، وأدوات الرفع، وبعض مكابح السيارات. أما الأسطوانات ثنائية الفعل فتتحرك في كلا الاتجاهين، مما يمنحك تحكمًا أكبر، وتُستخدم في الآلات التي تتطلب حركة دقيقة، مثل آلات التشكيل.

استخدامات الرافعات الهيدروليكية في الآلات

تُعدّ أسطوانات الرفع الهيدروليكية عنصرًا أساسيًا في العديد من الآلات. ففي الرافعات الهوائية، نجدها في الرافعات المقصية والرافعات المفصلية. تستخدم الرافعات المقصية نظامًا خاصًا لرفع الأشخاص أو الأدوات إلى ارتفاعات شاهقة، وتوجد هذه الرافعات في المصانع ومواقع البناء. أما الرافعات المفصلية، فتستخدم أسطوانات هيدروليكية لتحريك الذراع والمنصة، مما يُسهّل الوصول إلى الأماكن الصعبة ويُحافظ على ثبات المنصة.

تتحرك الرافعات الهيدروليكية ذات الذراع المفصلية بسلاسة ويسهل التحكم بها. يمكنك استخدامها في العديد من الأعمال، مثل البناء أو الإصلاح.

في أعمال البناء، تُستخدم الأسطوانات الهيدروليكية لتحريك الأشياء الثقيلة. تجدها في الحفارات والرافعات والجرافات، حيث تقوم برفع وإمالة وتحريك الجرافات والشفرات والأذرع. وفي ورش السيارات، ترفع أسطوانات الرفع الهيدروليكية السيارات والشاحنات، مما يُسهّل العمل بأمان أسفلها. كما تُساعد هذه الأسطوانات شاحنات التفريغ على تفريغ الأحمال الثقيلة.

تُستخدم الأسطوانات الهيدروليكية في العديد من المجالات. يمكنك الاعتماد على الأنظمة الهيدروليكية لرفع ونقل والتحكم في الآلات الثقيلة يوميًا.

تعتمد على أسطوانات الرفع الهيدروليكية لرفع الأشياء بسهولة.

• يستخدمون السوائل المضغوطة لنقل الأشياء الثقيلة بأمان.

• توجد أنواع مختلفة لكل وظيفة، مثل الرافعات الهوائية أو الحفارات.

• تساعد الميزات الذكية الجديدة في جعل الآلات أكثر أماناً وتعمل بشكل أفضل.

إجراء الفحوصات الدورية يحافظ على سلامة أجهزتك وجاهزيتها للاستخدام.
